Kilchherr Elektronik AG

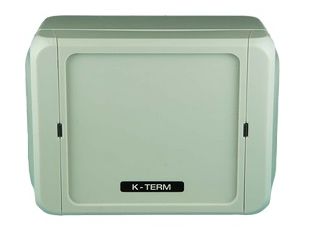

KIL K-TERM72 868MHz Bake fuer Indoor Ortung incl. Batterie 19Ah

Hersteller Art-Nr.: 6.01.18.0600
pei tel Art-Nr.: 7000 00751324
Zubehörartikel ansehen
Produktinformationen

Ein K-TERM 72 Bakensender wird zur Lokalisierung von Personen und Gegenständen in Gebäuden verwendet.
Zu diesem Zweck sendet der Bakensender Positionsdaten in definierten Zeitintervallen und mit einstellbarer Sendeleistung.
Die Bakensignale werden von Empfangsmodulen empfangen und ausgewertet (z.B.K-TERM44).


Stromversorgung
Die Stromversorgung der Elektronik kann auf verschiedene Arten erfolgen:

    - Batterie, 19Ah für einen Betrieb von 2-3 Jahren. Die Lebensdauer ist abhängig von den Einstellungen (Sendeleistung, Sendeintervall).

    - Externes Steckernetzteil mit 1.5m Kabel und Steckerdurchführung im Gehäuse. Es stehen zwei Arten der Steckverbindung zur Verfügung:

         - Rundstecker, Gehäuse ist nicht mehr IP67 geschützt.
         - IP67 Steckverbinder

    - Integriertes PoE LAN Modul. Die Stromversorgung wird via LAN erfolgen. Gehäuse ist nicht mehr IP67 geschützt.

Überwachung
Die Lokalisierung von Personen kann im Notfall lebensrettend sein.
Um die sichere Funktion des Systems jederzeit zu gewährleisten, kann es sinnvoll sein, die Funktionalität zu überwachen.
Es stehen folgende Möglichkeiten zur Verfügung:

    Durch Aktivierung der Servicefunktionalität in der Bake wird in Intervallen von drei Minuten eine Statusmeldung auf dem Servicekanal ausgesendet.
    Ein Bakenempfänger mit LAN Modul wird in Reichweite installiert und empfängt Statusmeldungen von allen Baken in Reichweite.
    Der Bakenempfänger überträgt die Informationen an ein Überwachungsprogramm.

    Verwendung eine PoE LAN Moduls. Der Status der Bake wird laufend an ein Überwachungsprogramm übertragen.
    Das Überwachungsprogramm meldet fehlerhafte Baken und informiert rechtzeitig über kritische Batteriezustände.

Gehäuse
Die Elektronik ist in einem Polycarbonate Gehäuse untergebracht. Es entspricht dem IP67 Standard und besitzt IK7 Schlagfestigkeit.
Die Montage des Gehäuses erfolgt mit 4 Schrauben. Diese werden in den Ecken des Gehäuses angebracht und sind bei geschlossenem Gehäuse nicht zugänglich.
Die Bakenelektronik ist im Deckel befestigt. Der Deckel kann komplett vom Gehäuse getrennt werden (Klickverschluss).
Falls notwendig, kann das verschlossene Gehäuse zusätzlich mit 4 Sicherheitschrauben verschraubt werden.

Reichweite
Die Sendereichweite ist abhängig von der installierten Position, der eingestellten Sendeleistung sowie dem Gebäudematerial und beträgt von 0,5m bis ca. 35m.

Technische Daten
Frequenz: ISM Band 868/916 MHz
Sendeleistung: von -28 bis 11dBm
Temperatur: -25° C bis 85° C
Batterie: LI/SOCIշ/19Ah/3.6V
Abmessung: 11,2 x 8,0 x 6,0 cm
Gewicht: 300 g (mit Batterie)
