PRT 4-fach Koppelnetzwerk UHF, 2HE x 460 mm, 35 W, N Kuppler, Frequenzbereich 450-465 MHz
Ultra-kompaktes Koppelnetzwerk zum Zusammenschalten von 4 Funk-Repeatern.
Das COMB-TX+RX-4-450465-35W koppelt 4 Funk-Repeater im 70 cm Band auf einen gemeinsamen Antennenausgang.
Die hohe Koppeldämpfung ermöglicht eine hohe Betriebssicherheit, wenn ein gleichzeitiger, ungestörter Parallelbetrieb mehrerer Funkanlagen zwingend notwendig ist.
Der Einsatz von Breitbandkomponenten ermöglicht gleichbleibende elektrische Eigenschaften über eine große Bandbreite. Ein Frequenz Wechsel innerhalb der Bandbreite ist ganz ohne Nachjustierung jederzeit möglich
Der serienmäßige Bandpass-Duplexer vermeidet sende- wie empfangsseitig Störungen durch Großsignale außerhalb des Nutzbands. Der aktive Empfangsverstärker gleicht Pfadverluste effektiv aus.

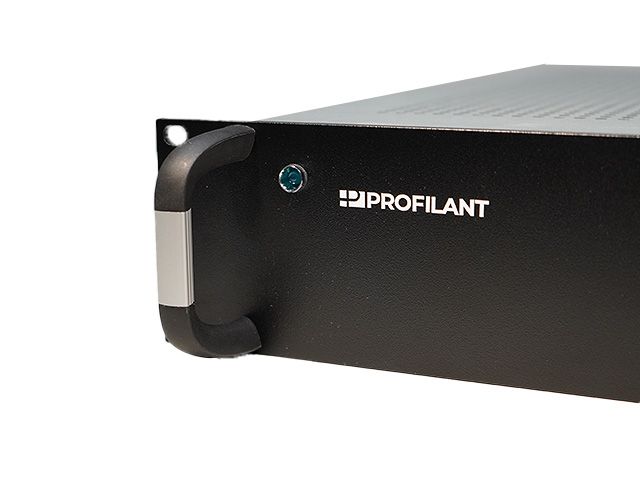

Äußerst kompakte Bauform im 19" Einschub: 2HE.
Die reduzierte Einbautiefe von 460 mm ermöglicht den Einbau in 19" Racks mit geringer Schranktiefe.
MERKMALE / VORTEILE
| Modellbezeichnung: | COMB-TX+RX-4-455470-35W |
| Frequenzbereich: | UB = 450-455 MHz / OB = 460-465 MHz< td> |
| Duplexabstand (Tx - Rx): | 5-15 MHz innerhalb der Durchlassbereiche |
| Frequenzabstand Tx - Tx: | min. 6,25 kHz, max. 5 MHz |
| Frequenzabstand Rx - Rx: | min. 6,25 kHz, max. 5 MHz |
| Einfügedämpfung Tx - Antennen: | < 8,2 dB |
| Dämpfung Antenne - Tx: | > 70 dB (typ. > 80 dB) |
| Verstärkung Antenne - Rx: | > 1 dB |
| Sperrdämpfung Tx - Tx: | > 80 dB (typ > 90 dB) |
| Sperrdämpfung Tx - Rx: | > 75 dB |
| Sperrdämpfung Rx - Rx: | > 20 dB |
| max. Leistung je Sender: | 35 Watt. Andere Sendeleistungen optional |
| Versorgungsspannung Rx Verstärker: | + 12 V DC |
| Rauschzahl Rx Verstärker: | < 1,3 dB, typ. < 1 dB |
| Stromaufnahme: | 75 mA |
| Netzteil: | stabilisiertes Netzteil, 230 V AC, 12 V DC, 1A, EU Stecker, serienmäßig |
| Abmessungen: | 19" x 2HE x 460 mm (ohne Anschlüsse und Griffe) |
| Gewicht: | 11,2 Kg |
