PRT 2-fach Koppelnetzwerk VHF, 2HE x 360 mm, 35 W, N Kuppler, Frequenzbereich 146-174 MHz
Koppelnetzwerk COMB-TX+RX-2-146174-35W
Ultra-kompaktes Koppelnetzwerk zum Zusammenschalten von 2 Funk-Repeatern.
Das COMB-TX+RX-2-146174-35W koppelt 2 Funk-Repeater im 2 m Band auf einen gemeinsamen Antennenausgang.
Die hohe Koppeldämpfung ermöglicht eine hohe Betriebssicherheit, wenn ein gleichzeitiger, ungestörter Parallelbetrieb mehrerer Funkanlagen zwingend notwendig ist.
Der Einsatz von Breitbandkomponenten ermöglicht gleichbleibende elektrische Eigenschaften über eine große Bandbreite.
Eventuelle Justierarbeiten infolge Frequenzwechsel werden somit auf ein Minimum reduziert.
Der Empfangspfad ist mit einem Bandpassfilter zur Vermeidung von Störungen durch Großsignale außerhalb des Nutzbands versehen.
Der aktive Empfangsverstärker gleicht Pfadverluste effektiv aus.

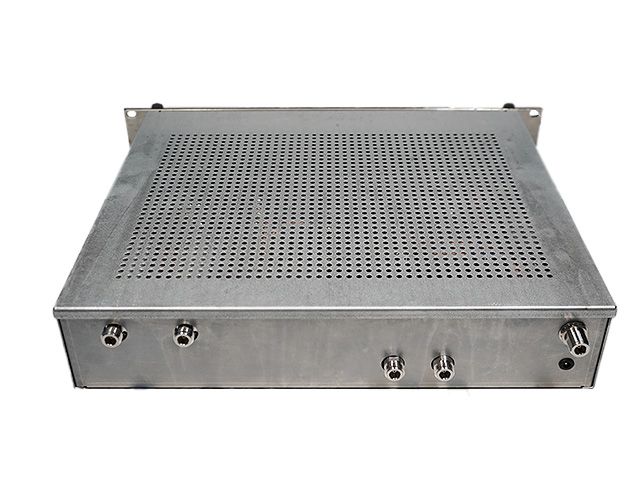

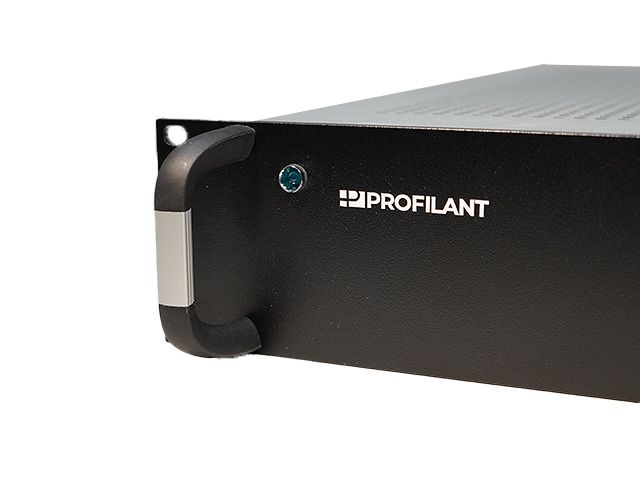

Äußerst kompakte Bauform im 19" Einschub : 2HE. Die reduzierte Einbautiefe von 360 mm ermöglicht den Einbau in 19" Racks mit geringer Schranktiefe.
MERKMALE / VORTEILE
| Modellbezeichnung: | COMB-TX+RX-2-146174-35W |
| Frequenzbereich: | 146 - 174 MHz |
| Duplexabstand (Tx - Rx): | 4-6 MHz Standard. Andere Duplexabstände optional |
| Frequenzabstand Tx - Tx: | min. 6,25 kHz, max. 1,5 MHz Standard. Andere Duplexabstände optional |
| Frequenzabstand Rx - Rx: | min. 6,25 kHz, max. 1,5 MHz Standard. Andere Duplexabstände optional |
| Einfügedämpfung Tx - Antennen: | < 5,3 dB |
| Dämpfung Antenne - Tx: | > 40 dB |
| Verstärkung Antenne - Rx: | > 1 dB |
| Sperrdämpfung Tx - Tx: | >70 dB (typ >80dB) |
| Sperrdämpfung Tx - Rx: | > 80 dB (je nach Tx - Rx Frequenzabstand) |
| Sperrdämpfung Rx - Rx: | > 20 dB |
| max. Leistung je Sender: | 35 Watt. Andere Sendeleistungen optional |
| Versorgungsspannung Rx Verstärker: | + 12 V DC |
| Rauschzahl Rx Verstärker: | < 1,3 dB, typ. < 1 dB |
| Stromaufnahme: | 75 mA |
| Netzteil: | stabilisiertes Netzteil, 230 V AC, 12 V DC, 1A, EU Stecker, serienmäßig |
| Abmessungen: | 19" x 2HE x 360 mm (ohne Anschlüsse und Griffe) |
| Gewicht: | 9,3 Kg |
