PRO SMR 1, Masthalterung für seitliche Mastmontage, 1" Schraubgewinde für Feststationsantennen

MERKMALE/VORTEILE

• Diese seitlichen Befestigungsschellen aus Edelstahl sind hauptsächlich für den Einsatz im Marinebereich konzipiert und bieten eine bequeme Möglichkeit zur seitlichen Befestigung aller Antennen, die auf dem 1"-Wasserrohr-Montagesystem basieren. Dieses System ist ein allgemein anerkanntes Montagesystem für Antennen im Marinebereich.

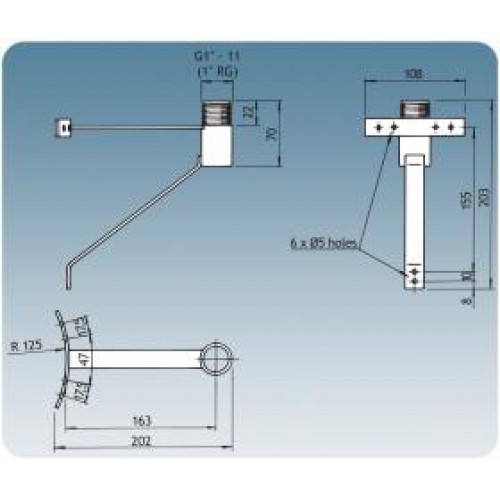

• Die Schellen sind mit einem 70 mm langen 1 "RG (G1" - 11) Gewinderohr ausgestattet, das auf die drehbare Mutter der Antennen passt.
• Beide Typen werden meist am Mastkopf von Yachten eingesetzt, wo viele Hindernisse, wie z.B. Windex, Flaggen, Navigationslichter und evtl. bereits vorhandene Antennenanlagen eine ordnungsgemäße Installation einer neuen Antenne verhindern.
• Die SMR 1 ist für die Montage an der Seite des Mastes vorgesehen, wo sie mit Schrauben oder 5 mm Nieten befestigt werden kann. Bitte beachten Sie, dass der SMR 1 ganz oben am Mast montiert werden sollte, damit die Antenne möglichst ungehindert positioniert werden kann. Gegenstände, die parallel zum Antennenelement stehen, können das SWR und das Strahlungsdiagramm der Antenne stark verschlechtern. Die SMR 1 kann in vielen anderen Anwendungen als der hier beschriebenen eingesetzt werden.
• Der SMR 2 ist für die Montage auf der normalerweise waagerecht liegenden Mastplatte (Windex-Platte) vorgesehen. Sie wird quer zur Platte montiert, so daß das Rohrende 40-125 mm über den Plattenrand hinausragt.
• Unter den Antennen, die für SMR 1 und SMR 2 geeignet sind, sind zu nennen: CXL 3-1, CXL 2-1/..., CXL 2-3, CXL-VHF/GSM, MARCELL, MARCELL 3+, CXL 70-1/..., CXL 70-3/..., CXL 900-1/..., CXL 900-3/..., CXL 1800-1/..., CXL 1800-3/. .., CXL 1800-6/..., CXL 2400-1/..., CXL 2400-3/..., CXL 2400-6/..., CXL 900/1800, CXL 900/1800/1900 und GPS 4/....
• Beide Klemmen sind aus hochglanzpoliertem, säurefestem Edelstahl gefertigt.
• Die SMR 1 und SMR 2 sind Mitglieder einer kompletten Familie von Procom-Schellen für 1"-Rohrmontage-Antennen. Die komplette Familie ist unten abgebildet. Mit der SMR 1 und SMR 2 oder einem dieser Zubehörteile kann die überwiegende Mehrheit aller Installationen durchgeführt werden.
