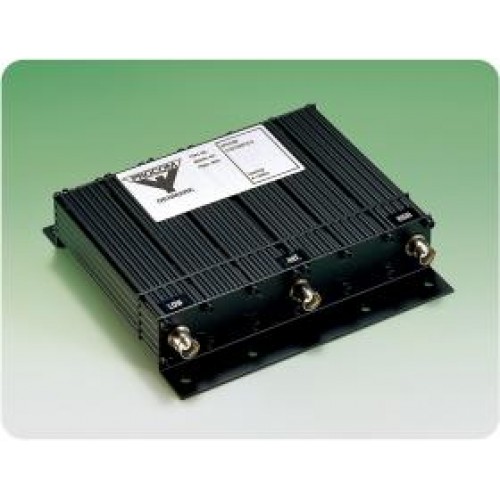

PRO DPF 4/6 S-3/4 BNC, 6-kreisiger Duplexer, für hohe Leistungen, große Schaltbandbreiten (BOS-optimiert), 4 m Band, BNC Kuppler

Artikelnummer: 7000 00513700

Herstellernummer: 200000280

Produktinformationen

Der DPF 4/6 S-... ist ein 6-Resonator-Duplexfilter für Duplex-Funktelefone.
Dieser Filter ist in erster Linie für Geräte gedacht, bei denen TX und RX auf einzelnen Frequenzen arbeiten, er kann aber auch, wenn auch mit etwas geringeren Daten, dort eingesetzt werden, wo TX und RX auf mehreren Kanälen arbeiten, d.h. innerhalb einer bestimmten Portbandbreite. In letzterem Fall wird eine werkseitige Abstimmung empfohlen.
Der Filter kann im gesamten Bereich von 66 - 88 MHz mit einem Duplexabstand zwischen 4 und 13 MHz.
Dank der Verwendung von temperaturkompensierten Helixresonatoren mit hohem Gütegrad und diskreten Bauteilanschlüssen hat der Filter sehr kleine Abmessungen.
Das Gehäuse besteht aus stranggepresstem Aluminium, das Chassis aus passiviertem Stahl, und die Anschlüsse sind mit einer Teflonisolierung versehen.
Der Filter ist zum Schutz vor Korrosion mit schwarzem Vinyl beschichtet.

Data sheet 7000 00513700 (EN)
