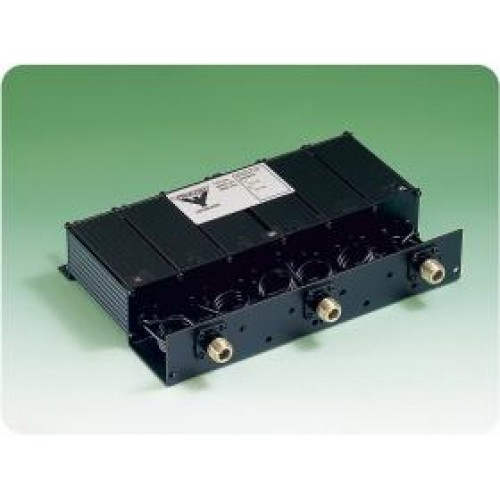

PRO DPF 2/6-HX-150, 6-kreisiger Helixduplexer, für hohe Leistungen (BOS-optimiert), 2 m Band, N Kuppler

Artikelnummer: 7000 00513600

Herstellernummer: 200000220

Produktinformationen

Der DPF 2/6-HX-150 ist ein Hochleistungs-Duplexer mit sechs Kavitäten für Mobil- oder Basisstationen im 136 - 175 MHz-Band.
Dieser Filtertyp verwendet sechs große 40 x 40 mm große Kavitäten, die alle mit 3,5 mm großen versilberten Spiralresonatoren mit einem Durchmesser von 19 mm ausgestattet sind.
Die Verwendung großer Kavitäten und Resonatoren bedeutet einen höheren Q-Wert, was zu einem kleineren Duplex-Abstand bei geringerem Verlust führt.
Die größeren Abmessungen erhöhen die Nennleistung auf 100 W im Dauerbetrieb.
Der DPF 2/6-HX-150 ist für Einkanalgeräte ausgelegt, kann aber mit leicht reduzierter Spezifikation breitbandig angepasst werden, um den Einsatz von Mehrkanalgeräten zu ermöglichen.
Die Hohlräume sind aus stranggepresstem Aluminium, das Chassis aus passiviertem Stahl gefertigt. Alle Koaxialkabel sind halbstarr, und für alle Stecker und Kabel wurde Teflon verwendet.
Der Filter ist zum Schutz vor Korrosion mit schwarzem Vinyl beschichtet.
Bitte geben Sie bei der Bestellung die Frequenzen für TX und RX an, da alle Filter individuell gefertigt werden.

Data sheet 7000 00513600 (EN)
