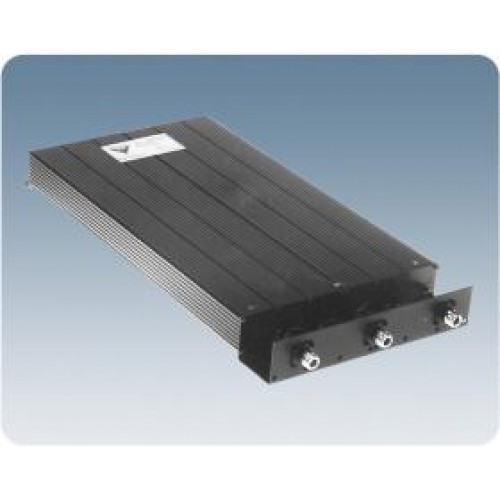

PRO DPF 2/6-150 L-2/4 N, 6-kreisiger Duplexer, für hohe Leistungen (BOS-optimiert), 160 MHz Band, N Kuppler

MERKMALE/VORTEILE

• Der DPF 2/6-150... ist ein 6-Kavitäten-Hochleistungs-Duplexfilter für Basisstationen im Frequenzbereich
• Der Duplexer wird in zwei Grundmodellen geliefert:
• Das Modell DPF 2/6-150 L kann im Band 138 - 156 MHz und das Modell DPF 2/6-150 H im Band 152 - 175 MHz abgestimmt werden, beide mit einem nominalen Duplexabstand von 4,5 MHz.
• Dieser Filtertyp verwendet vergrößerte (40 x 40 mm) Hohlräume mit voller Viertelwellenlänge mit versilberten, temperaturkompensierten Resonatorelementen. Die hohen Q's, die in diesen Hohlräumen erreicht werden, ermöglichen es dem Filter, mit sehr engen Duplexabständen zu arbeiten und gleichzeitig niedrige Einfügungsdämpfungen beizubehalten. Außerdem wird die Duplex-Isolierung bei mittleren Abständen verbessert.
• Die vergrößerten Abmessungen verbessern auch die Leistungsaufnahmefähigkeit des Filters, da die Isolationsabstände an Hochspannungspunkten vergrößert werden und die unvermeidliche Verlustleistung (die immer vorhanden ist, auch wenn die Einfügungsdämpfung auf ein Minimum reduziert wird) auf eine größere Fläche verteilt wird. Der Filter kann kontinuierlich mit einer Leistung von 150 W arbeiten.
• Das DPF 2/6-150... ist in erster Linie für Geräte gedacht, bei denen TX und RX auf einzelnen Frequenzen arbeiten, kann aber auch, mit leicht reduzierten Daten, dort eingesetzt werden, wo TX und RX auf mehreren Kanälen arbeiten, d.h. innerhalb einer bestimmten Portbandbreite. In letzterem Fall wird eine werkseitige Abstimmung empfohlen.
• Das Gehäuse besteht aus stranggepresstem Aluminium, das Chassis aus passiviertem Stahl, und die starren Koaxialkabel sowie die Steckverbinder sind mit einer Teflonisolierung versehen.
• Der DPF 2/6-150... ist zum Schutz vor Korrosion mit schwarzem Vinyl beschichtet.
